ダンネツトップ8-1
ダンネツトップ8−1とは？
長年、金属屋根のパイオニアとしてオリジナル商品を開発し続けてきたセキノ興産がカラーベスト屋根のリフォームの為に開発した金属製屋根材「ダンネツトップ8−1」。
新素材の高機能鋼板の採用により今までの屋根材にない耐久力・遮熱性能を実現しました。長期耐久力と金属素材の特長である軽量性を生かしたリフォーム工法により、短い工事期間で長い間安心できる快適な暮らしをお届けします。
- 軽量性
- ダンネツトップ8−1は4.8kg/m2と軽く、カバールーフとして既存の屋根の上に重ねてリフォームしても、建物の負担になりません。
- 断熱性・耐久性
- 遮熱性能を備えたガルバリウム鋼板を採用。
耐久性に優れ、断熱材も標準装備。さらに既存の屋根は断熱材・遮音材の役割を担います。
- 太陽光発電設置
- ダンネツトップ8−1は屋根に穴を開けずに太陽光発電システムを設置することができます。
相乗効果の期待できるカバー工法
軽量で地震に強いダンネツトップ8−1は、カラーベストなどの窯業系屋根の上にそのまま重ね葺きが可能です。
カバー工法は既存の屋根材を撤去・処分する必要が無く、工期の短縮も図れるため、経済的にもメリットがあります。さらに既存の屋根材は遮音材・断熱材として働き、ダンネツトップ8−1との二重構造により、機能性も大幅に向上します。耐久性にも優れていますので、長期的にみると思い切って葺き替えた方が安全でお得です！
屋根を二重に葺いたら重くないの？
- ダンネツトップ8−1とその他屋根材の1m2当たりの重量比較
- ダンネツトップ8−1の重量は4.8kg/m2。カラーベストは20kg/m2ですので、ダンネツトップ8−1の重量を足しても24.8kg/m2となります。これは日本瓦の重量である80kg/m2と比較しても、約1/3以下と軽量です。
仕様材料
JFEタイマックスGL−P
耐摩耗性・耐疵付き性・遮熱性・耐酸性に優れる高機能カラー鋼板。特殊な有機・無機複合型骨材を添加し、優れた耐摩耗性を有します。
ニスク 耐摩カラーGL
耐摩耗性・耐疵付き性・耐久性・遮熱性に優れた高機能カラー鋼板。ガラス繊維を配合した強化塗膜が、優れた耐久性と耐候性を実現しました。
ニスクカラーGL テラコットテラコッタ
キャメルイエローの明るいカラーと素焼き風の微妙なグラデーションは、今流行の南欧風住宅屋根として、リフォームにも最適です。
ニスクフロン
ニスクフロンは快適な住空間を提案するフッ素塗装カラー鋼板です。原板は耐久性に優れたガルバリウム鋼板を使用しておりフッ素樹脂塗料と組み合わせた最高級塗装鋼板。
- 塗膜保証
-
屋根材に使用する塗装鋼板において、塗膜保証（10年・15年・20年）※が規定されています。
尚、基材であるガルバリウム鋼板の錆びによる穴あきは、統一保証として10年が定められています。
※保証内容については、鋼板メーカー独自の保証基準がありますので、ご照会ください。
- ガルバリウム鋼板（アルミ−亜鉛合金めっき鋼板）
- 亜鉛合金めっき鋼板のことで、使用環境により従来の亜鉛鉄板の約3～6倍の耐久性が期待できる鋼板材です。
- 遮熱塗装
- 塗料において遮熱顔料を採用。赤外線の塗料吸収を防ぐ事で屋根面の温度上昇を抑制できる遮熱塗装鋼板は日射反射率は一般塗装鋼板と比較して10～30%程高い。
- 耐候性
- 原板は高耐食のガルバリウム鋼板。従来よりも耐久性を高めた特殊樹脂塗料を標準仕様とした、耐食性・耐酸性・耐疵付き性に優れた鋼板材です。
- フッ素樹脂塗装鋼板
- 耐久性の高いガルバリウム鋼板と色褪せが少なく耐候性に優れたフッ素樹脂塗料を組み合わせ高耐久性・高耐酸性・高耐薬品性と新たに遮熱性を備えた最高レベルの鋼板材です。
- ちぢみ塗装
- 最新塗装（ちぢみ）技術を駆使した窯変調塗装鋼板。極位光沢特殊ポリエステル樹脂にガラス繊維を混入し、耐食性・耐久性に優れた鋼板材です。
施工例
遮熱について

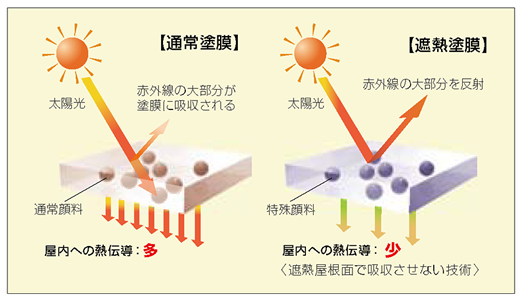

特殊顔料の遮熱効果～熱反射メカニズム～
GL（ガルバリウム）鋼板について
GL（ガルバリウム）鋼板～防食原理～

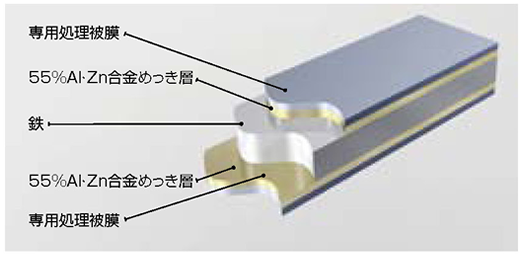

GL鋼板（ガリバリウム鋼板）とは、アルミを55%含む亜鉛との合金めっき鋼板です。（他、Siを1.6%含みます）
めっき層中にアルミを多く含む部分（アルミリッチ）と、亜鉛を多く含む部分（亜鉛リッチ）とを有します。

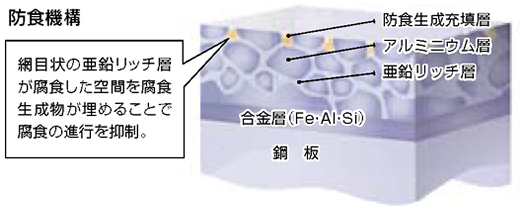

GL 鋼板の防食機構
- 亜鉛リッチ層
- 亜鉛の犠牲防食作用と、その腐食生成物の化学的安定性。
- アルミリッチ層
- アルミ不動態被膜による保護作用「金属表面に形成された、緻密で安定した酸化被膜・水酸化被膜」
GL鋼板は犠牲防食作用と不動態被膜のバランスに優れた高耐食性めっき鋼板です。
亜鉛めっき鋼板が腐食に強い理由
鉄に亜鉛メッキを施すと右図のように、万一めっきが損傷しても電気化学的に亜鉛が鉄より先に溶けて、鉄の腐食を防止する「犠牲防食作用」が生じます。また、亜鉛の溶出によって生じた亜鉛の水酸化物被膜が鉄の表面を覆い、鉄を保護する役目を果たします。
亜鉛めっき鋼板の素地は、こうして錆から守られています。
性能試験
水密性能
- 試験方法
- ダンネツトップ8−1の水密性能試験は図−A に示すようなシステムによる試験装置を使用して行いました。圧力の載荷と同時に水噴霧ノズルから試験体全体に水を噴霧し、試験体の室内側への漏水状況を観察しました。
- 試験体
-
試験体寸法：2030mm×2015mm
屋根葺材：ダンネツトップ8−1 t=0.35mm
下地材：合板 t=12mm
アスファルトルーフィング940
- 試験結果
- 平均圧力1600Paまでに漏水は認められませんでした。
耐風圧性能
- 試験方法
-
ダンネツトップ8−1の水密性能試験は図−Aに示すようなシステムによる試験装置を使用して行いました。
図−B及び図−Cに示す加圧プロセスで加圧した時の試験体の変位量を圧力ステップごとに測定すると共に、破壊等の異常の有無を観察しました。
- 試験体
-
-
試験体寸法：2000mm×2015mm
屋根葺材：ダンネツトップ8−1 t=0.35mm
葺材固定ビス間隔：600mm -
試験体寸法：2000mm×2015mm
屋根葺材：ダンネツトップ8−1 t=0.35mm
葺材固定ビス間隔：300mm
-
試験体寸法：2000mm×2015mm
- 試験結果
-
- 試験負圧4400Paにおいて葺材嵌合部が外れて破壊に至りました。図−B
- 負圧4800Paにおいて葺材嵌合部が外れて破壊に至りました。 図−C
